美標止回閥

產品說明

美標止回閥又稱逆止閥（單向閥），產品的設計制造符合美國國家標準ANSIB16.34，美國石油協會標準APl6D要求。美標止回閥的閥瓣為旋啟式，流道為直通式，水平管道、垂直管道均可安裝。搖桿銷軸采用內裝式結構，減少了外泄漏缺點。閥體，閥蓋為螺栓連接，高壓情況下(PN≥10MPa)。中法蘭采用內壓自密封結構，使得美標止回閥體積小，重量輕，密封可靠。

名稱	止回閥
設計標準	APl6D．JlS B2074-2084
結構長度	ANSIB16.10,JISB2002
配管法蘭	ANSI B16.5、JISB2212-2214
對焊端尺寸	ANSlB16.25
檢驗與試	APl6D或APl598,JlSB2003

試壓規范

壓力等級或公稱壓力	殼體試驗? (Mpa)	密封試驗 (MPa)
壓力等級或公稱壓力	殼體試驗? (Mpa)	高壓液密封	低壓氣密封
150Lb．PN2.0MPa	2.94	2.16	0.6
300Lb．PN5.0MPa	7.67	5.62
600Lb．PN10.0MPa	15.3	11.23
JIS 10K	2.1	1.6
JIS 20K	5.1	3.8

主要零件材料及性能規范

零件名稱			材料
閥體閥蓋閥瓣搖桿			ASTM A216? WCB			ASTM A351 CFB	ASTM A351 CF8M	ASTM A351 CF3	ASTM A351 CF3M
銷軸			1Crl3			OCrl8Ni9	OCrl7Nil2M02	OOCrl9Nil0	OOCrl7Nil4M02
			F6a			304	316	304L	316L
閥瓣		密封面	13Cr	13Cr	STL	本體???????? 本體 ????????STL? 本體????????STLR????????? STL?
閥座			13Cr	STL	STL
閥瓣螺母			1Crl3			0Crl8Ni9	OCrl7Nil2M02	00Crl9NilO	OOCrl7Ni4M02
			410			304	316	304L	316L
防松銷			OCCr8Ni9				0Crl7Nil2M02	00Crl9NilO	00Crl7Nil4M02
			304				316	304L	316L
墊片			柔性石墨復合墊 (芯板：碳鋼或不銹鋼)不銹鋼帶，柔性石墨纏繞墊
中法蘭螺栓			350CrM0? ASTM A193 B7			OCr18Ni9 ASTMA193?? B8
中法蘭螺母			45? ASTM A1 94 2H			OCr18Ni9 ASTM A194?? 8
適用工況	適用介質		水、蒸汽、油品等			硝酸等腐蝕介質	醋酸等腐蝕介質	強氧化性介質	尿素等腐蝕性介質
	適用溫度 (℃)		-29～425			-40～200(超出該溫度范圍、請在訂貨時注明)

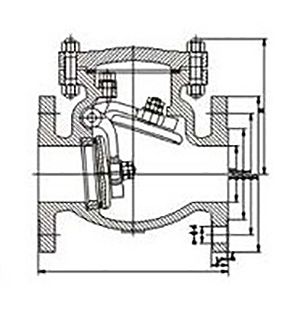

? 6364116741257505276039931

主要連接與外形尺寸及重量

磅級	公稱通徑(DN)		主要連接尺寸?(mm)							H44外形尺寸	重量 (kg)
磅級	in	mm	L	D	D1	D2	b	f	z-Φd	H	重量 (kg)
150Lb (2.0Mpa) (10K)	2	50	203	152	120.5	92	16	1.6	4-19	165	17
	2 1/2	65	216	178	139.5	105	17.5	1.6	4-19	175	25
	3	80	241	190	152.5	127	19.5	1.6	4-19	190	29
	4	100	292	229	190.5	157	24	1.6	8-19	215	50
	5	125	330	254	216	186	24	1.6	8-22	245	75
	6	150	356	279	241.5	216	25.5	1.6	8-22	265	85
	8	200	495	343	298.5	270	29	1.6	8-22	320	150
	10	250	622	406	362	324	30.5	1.6	12-25	365	240
	12	300	698	483	432	381	32	1.6	12-25	415	350
	14	350	787	533	476	413	35	1.6	12-29	460	460
	16	400	864	597	540	470	37	1.6	16-29	495	580
	20	500	978	698	635	584	43	1.6	20-32	590	840
	24	600	1295	813	749.5	692	48	1.6	20-35	650	1140
	28	700	1448	927	863.5	800	71.5	1.6	28-35
300Lb (5.0MPa) (20K)	2	50	267	165	127	92	22.5	1.6	8-19	190	28
	2 1/2	65	292	190	149	105	25.5	1.6	8-22	205	33
	3	80	318	210	168	127	28 5	1.6	8-22	220	45
	4	100	356	254	200	157	32	1.6	8-22	245	70
	5	125	400	279	235	186	35	1.6	8-22	275	110
	6	150	444	318	270	216	36.5	1.6	12-22	295	150
	8	200	533	381	330	270	41.5	1.6	12.25	330	230
	10	250	622	444	387.5	324	48	1.6	16-29	420	390
	12	300	711	521	451	381	51	1.6	16-32	480	520
	14	350	838	584	514.5	413	54	1.6	20-32	535	710
	16	400	864	648	571.5	470	57.5	1.6	20-35	585	890
	20	500	1016	775	686	584.5	63.5	1.6	24-35	685	1360
	24	600	1364	914.5	813	692.5	70	1.6	24-41	785	2040
600Lb ?(10.0MPa)	2	50	292	165	127	92	26	6.4	8-19	210	32
	2 1/2	65	330	190	149	100	29	6.4	8-22	230	42
	3	80	356	210	168	127	32	6.4	8-22	255	60
	4	100	432	273	216	157	38	6.4	8-25	295	95
	5	125	508	330	266.5	186	45	6.4	8-29	310	120
	6	150	559	355.5	292	216	47.5	6.4	12-29	365	220
	8	200	660	419.5	349	270	56	6.4	12-32	420	390
	10	250	787	508	432	324	63.5	6.4	16-35	505	630
	12	300	838	559	489	381	66.5	6.4	20-35	545	870
	14	350	889	603.5	527	413	710	6.4	20-38	600	940
	16	400	991	686	603	470	76.5	6.4	20-41	650	1100
